DB 950 implematic, nostolaitteen kepin kara

Siirry alas

DB 950 implematic, nostolaitteen kepin kara Empty DB 950 implematic, nostolaitteen kepin kara

Viesti  OBoy lähetetty Ke Toukokuu 27 2020, 19:57

Moikka.

Traktoriin öljyt vaihdetty ja suodatin pesty ja puhdistettu.

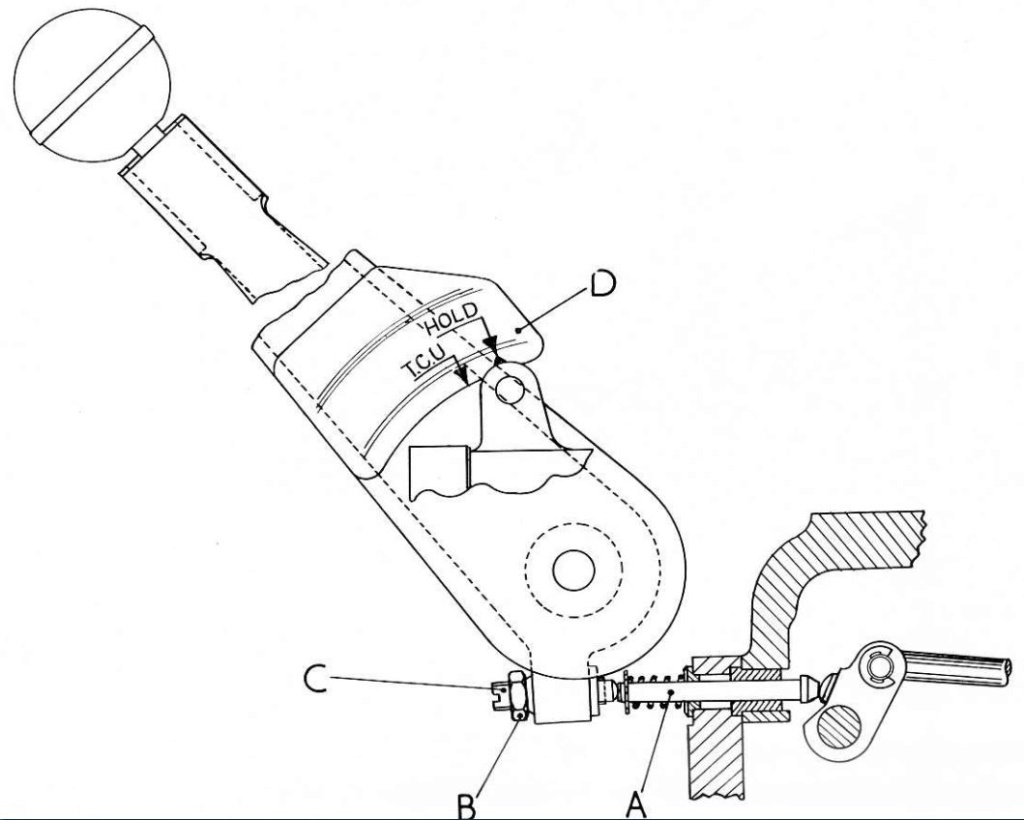

Huomasin että kun penkin oikealla puollelle (oikeassa jalassa lähes kiinni) olevaa hydrauliikan käyttövipua nostaa ylöspäin se menee käytönnässä lähes ohi karasta(/painaa sitä vinoon) joka ohjaa hydaurauliikkaa. Koska kuvat kertovat enemmän kuin tuhat sanaa, liitteenä valokuva aiheesta ja löytämäni leikkauskuva jonka kuvittelen olevan tuosta ko. kohdasta. tuossa leikkausvuvassa näkyy myös jonkinmoinen palautusjousi hilppeineen karan ympärillä. Tuossa omassa vehkeessä moisia ei ole tai sitten ne on hävinnyt johonkin. Olisiko kara mennyt jopa poikki. Ainakin tuo kara on vääntynyt hieman ja lisäksi tuo reikä mistä kara tulee, on ihan todella väljä (sininen nuoli osoittaa kohtaa). Mitäköhän tuolle voisi tehdä? Ei tuosta uutta saa, mutta tuo on jo "ominaisuus" joka haittaa käyttöä jonkun verran.


DB 950 implematic, nostolaitteen kepin kara Db_95010
DB 950 implematic, nostolaitteen kepin kara Hydrau10

OBoy

David Brown : teksti
Viestien lukumäärä : 4

Takaisin alkuun Siirry alas

DB 950 implematic, nostolaitteen kepin kara Empty Vs: DB 950 implematic, nostolaitteen kepin kara

Viesti  OlleK lähetetty Ke Toukokuu 27 2020, 20:19

Seuraavassa linkki  https://partstore.caseih.com/us/parts-search.html#epc::mr63885ar1079720   varaoisakirjaan jossa näkyy mainitsemasi tappi (ref 6), jousi (ref 7) ja lukkorengas (ref Cool sekä O-renngas (ref 9). Lisäksi näkyy messinkipusla (ref 5). Viimeksi mainittu pitää tapin suunnassaan ja tapin tulee olla täysin suora. Joku on nähtävästi "korjannut" vipusysteemin ja saanut aikaan lisäongelmia. Jos ei muualta löydy osia, vieraile asiansa tuntevassa traktoripurkamossa. Kaikissa Implematic malleissa on sama vipujärjestelmä mutta pulmana tahtoo olla että messinkopusla (ref 5) tahtoo olla pahasti kulunut käytetyissä traktoreissa. Kuluneesta puslastra saa mitattu ulkohalkaisijat ja sisähalkaisijan saa mitattua tapista, joten tekeminen ei ole ongelma

OlleK

Viestien lukumäärä : 1250

Takaisin alkuun Siirry alas

DB 950 implematic, nostolaitteen kepin kara Empty Vs: DB 950 implematic, nostolaitteen kepin kara

Viesti  OBoy lähetetty Ke Toukokuu 27 2020, 20:39

ok, paljon kiitoksia!

OBoy

David Brown : teksti
Viestien lukumäärä : 4

Takaisin alkuun Siirry alas

DB 950 implematic, nostolaitteen kepin kara Empty Vs: DB 950 implematic, nostolaitteen kepin kara

Viesti  erkki lähetetty Ke Toukokuu 27 2020, 20:45

Juu, se tappi on vain taka-akselikotelon seinän läpi menevä kara, jota uutena on vetänyt ulospäin jousi. Todennäköisesti tapin toisessakin päässä on reilusti kulumaa, joten tuon osan remppaamiseksi pitää irrottaa nostoakseli ja sen oikeassa päässä oleva laakeripesä taka-akselikotelosta jotta toisen pään osat tulee sieltä näkyviin. Olen yhden tuollaisen rempannut rotsaamalla reiän hiukan isommaksi ja laittamalla paksumman tapin siihen tilalle. Ihan vaan käsiporakoneella tuuppasin menemään ja ihan hyvä tuli. Se palautusjousi on jonkin verran tarpeen, koska kun nostovivun painaa ihan eteen, saattaa tuo tapin toinen pää alkaa jumittaa kotelon sisällä olevaan mekanismiin ja sen joutuu nyppäisemään tongilla takaisin ulos. Tuo aika hyvin toimii ilman palautusjoustakin suurimmaksi osaksi, mutta joskus saattaa hiukan jumia.

erkki
Asiantuntija

Viestien lukumäärä : 4052

Takaisin alkuun Siirry alas

DB 950 implematic, nostolaitteen kepin kara Empty Vs: DB 950 implematic, nostolaitteen kepin kara

Viesti  OlleK lähetetty To Toukokuu 28 2020, 02:45

Valokuva on sen näköinen että messinkipusla puuttuu kokonaan, joten jostain on sellainen saatava ensin.

OlleK

Viestien lukumäärä : 1250

Takaisin alkuun Siirry alas
