1490 hs peräöljy?

Siirry alas

1490 hs peräöljy? Empty 1490 hs peräöljy?

Viesti  pilot lähetetty La Huhti 18 2015, 21:59

Mulla tommonen 2 veto. HS 3 ja 4 luistaa, lämmetessä pitää paremmin. Voisiko olla vääränlaisen öljyt? Vaihdon viime kesänä ikh lta ostetut 10-30 perä/hydrauliikka an kuulema sopivat öljyt. Ongelmat alkoivat pikkuhiljaa tulemaan, olikohan sattumaa vai eikö öljyt olleet oikeat.

pilot

Viestien lukumäärä : 8

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  OlleK lähetetty Su Huhti 19 2015, 08:11

Jos kolmonen ja nelonen luistaa on todennäköistä, että takimmaisessa planeettayksikössä on vuotoa. Oikea öljy on Traktorin Yleisöljy (TOU tai STOU) SAE 10W-30, GL4. En usko, että käytetyssä öljyssä on mitään vikaa. Oletko muistanut lähteä aina liikkeelle hydra shift vipu 1-vaihteella? Vivun pitäminen muussa asennossa kun, 1-vaihteella kun nostetaan kytkinpoljin ylös, aiheuttaa luistoa laatikkoon jolloin kytkimet kuluvat ja luistosta johtuva kuumuus kovettaa tiivisteet..

OlleK

Viestien lukumäärä : 1314

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  pilot lähetetty Su Huhti 19 2015, 22:25

Välttämättä en aina ole ykkösellä lähtenyt. Syy kyllä voi ollakin vuoto paine puolella, jos kerran öljy käy.
Purin ton laatikon päällä olevan kannen viime kesänä ja vaihdon tiivisteen siihen HS paine puolen putkeen, jos se vuotaakin sieltä. Pystyykö hän paineita mittaamaan mistään? Vai onkohan se purettava ja ihmeteltävä. Saakohan Tohon HS.ään osia/ hajotuskuvaa mistään?

pilot

Viestien lukumäärä : 8

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  outsider lähetetty Ma Huhti 20 2015, 09:13

http://partstore.caseih.com/us/parts-search.html#epc::model_find

Tuolta osoitteesta löytyy räjäytyskuvat.

Case-varaosaliikkeestä voi tilata hs-osat mutta on superkallis .

Halvemmalla osat saa Englannista, noin kolmasosa-hinnalla.
mm www.davidbrownparts.com liikkeen kautta saat osat.
Barcley&Williams on toinen hyvä liike.

Voit laittaa minulle myös yv:n tai soittaa 0400473105 niin neuvon lisää.

outsider

David Brown : Cropm,25D.30C,950,880imp,990imp,990sel,1200,1200hybrid,1690T,1594hs
DBTCF:n jäsen nro : 5
Viestien lukumäärä : 1805

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  OlleK lähetetty Ma Huhti 20 2015, 09:25

Jos HS pumpun paineputki tai ylipaineventtiili vuotaa, luista kaikki öljynpainetta vaativat vaihteet, eli vaihteet 2, 3 ja 4. Seuraava linkki vie varaosasivulle josta selviää hallintaventtiilin ja ylipaineventtiilin sijainti. http://partstore.caseih.com/us/parts-search.html#epc::mr55169ar1286816   Paineet mitataan irrottamalla tulppa ref 13 ja kytkemällä painemittari kiinni. Vaihteiston kannen kyljessä on tulppa jota irrottamalla pääsee käsiksi edellä mainittuun tulppaan (ref 13). Nyt voidaan painemittari kiinni vaihtaa kaikki hs vaihteet ja lukea kunkin vaihteen paineet. Kysymys, minkä "painepuolen putken tiivisteen" sinä vaihdoit?

OlleK

Viestien lukumäärä : 1314

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  pilot lähetetty Ma Huhti 20 2015, 14:36

Mitä hän nuo paineet pitäisi olla, tasaiset ilmeisesti joka vaihteella? Jos oikein muistan niin niitä putkia oli kaksi kauppaletta, kaksi pulttia/ putki ja o-renkaat uusin.
Kiitos kuvista!!!

pilot

Viestien lukumäärä : 8

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  OlleK lähetetty Ma Huhti 20 2015, 16:47

Ensin on syöttöputki pumpulta hallintaventtiilille. Tämän jälkeen on etummaista planeettayksikköä varten yksi putki ajoitusventtiilille ja sen kautta monilevykytkimen männälle ja lisäksi on putki jarrupannan männälle. Sama järjestelmä koskee myös öljynsyöttöä takimmaiselle planeettapyörästölle. Paineet tulee olla seuraavat moottorin kierrosluvulla 1500 k/min ja öljyn lämpötilalla 40-50 astetta. 1-vaihde: 5,5-5,6 bar, 2-vaihde: sama kuin 1-vaihde tai 0,1 bar alhaisempi, 3-vaihde: 1-vaihde plus 0,2 bar ja 4-vaihde: 1-vaihde plus 0,3 bar. Tärkein arvo on 1-vaihteen paine ja se, että paine nousee vaihteita suurennettaessa. Paineiden maittaminen edellyttää tarkkaa mittaria jonka asteikko on näille pienille paineille sopiva.  Valmistajan arvo 1-vaihteelle on 77,8 psi ja mittaus suoritetaan 100 psi mittarilla.

OlleK

Viestien lukumäärä : 1314

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  pilot lähetetty Ti Huhti 21 2015, 07:13

Tankki pitää ilmeisesti irrottaa, kumallapuolella se roppu on? Täytyy viikonloppuna perehtyä tuohon mittaus hommaan.
Kyllä on hyvä että on tämmöisiä sivustoja ja todella tietäjää porukkaa. Kiitos

pilot

Viestien lukumäärä : 8

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  outsider lähetetty Ti Huhti 21 2015, 08:38

Oikea tankki pitää irroittaa .
http://partstore.caseih.com/us/parts-search.html#epc::mr55169ar1286816 ,tuossa kuvassa nro 13 on kierrettävä "plugi" jonka tilalle mittari ruuvataan.

Vaihdelaatikon kannnen oikealla sivulla on tulppa jonka takaa  plugi löytyy.

outsider

David Brown : Cropm,25D.30C,950,880imp,990imp,990sel,1200,1200hybrid,1690T,1594hs
DBTCF:n jäsen nro : 5
Viestien lukumäärä : 1805

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  taavettimies lähetetty Su Marras 15 2020, 19:18

OlleK kirjoitti:Jos HS pumpun paineputki tai ylipaineventtiili vuotaa, luista kaikki öljynpainetta vaativat vaihteet, eli vaihteet 2, 3 ja 4. Seuraava linkki vie varaosasivulle josta selviää hallintaventtiilin ja ylipaineventtiilin sijainti. http://partstore.caseih.com/us/parts-search.html#epc::mr55169ar1286816   Paineet mitataan irrottamalla tulppa ref 13 ja kytkemällä painemittari kiinni. Vaihteiston kannen kyljessä on tulppa jota irrottamalla pääsee käsiksi edellä mainittuun tulppaan (ref 13). Nyt voidaan painemittari kiinni vaihtaa kaikki hs vaihteet ja lukea kunkin vaihteen paineet. Kysymys, minkä "painepuolen putken tiivisteen" sinä vaihdoit?
Tästä OlleK:n viestistä on sen verran monta vuotta kulunut että tuo linkki ei enää toimi. Yritin etsiä vastaavaa kuvaa mutta en löytänyt, tämä lienee lähimpänä https://www.mycnhistore.com/us/en/caseih/na/tractors/agricultural/under-100-hp/case-diesel-tractor/power-train/control-valves-and-tubes-power-shift/cn/1B1C7B5B-8FBF-E111-9FCE-005056875BD6

Eli haluan mitata vielä tuosta 1394 hydra-shiftista öljynpaineet, neuvokaa nyt hieman miestä mäessä. Muistan joskus lukeneeni englanninkielistä monisivuista pdf tiedostoa aiheesta mutta tähän hätään en löytänyt sitäkään koneen kätköistä.

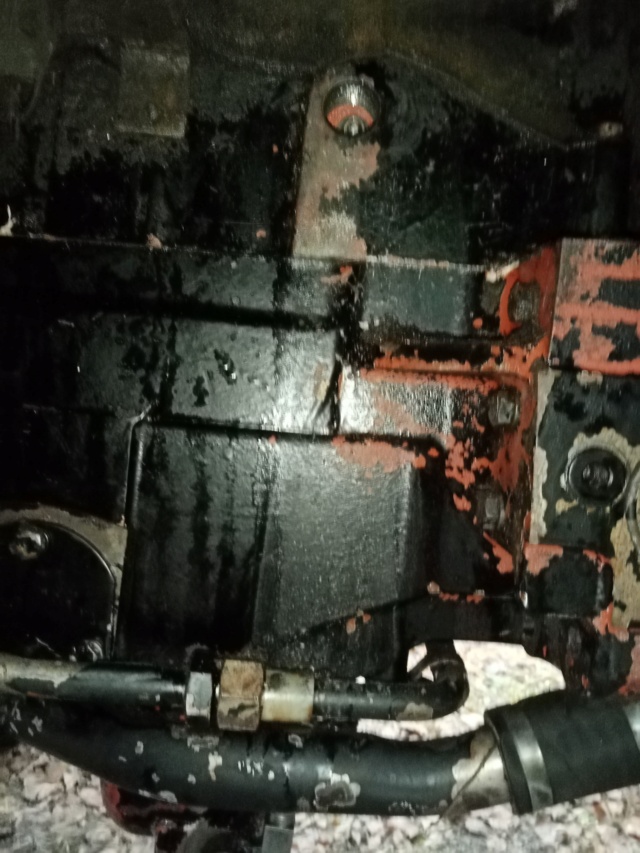

Oikean puolen polttoainetankin otin jo irti ja näkymä on tälläinen.

1490 hs peräöljy? Img_2013

Lähempää kuva, tuossa oli tosiaan isohko tulppa jonka poistin mutta en nyt ole aivan varma olenko ollenkaan oikeasta kohtaa etsimässä sitä paineenmittauspistettä.

1490 hs peräöljy? Img_2014
taavettimies
taavettimies
Ylläpito

David Brown : 25D
DBTCF:n jäsen nro : 18
Viestien lukumäärä : 1470
Paikkakunta : Etelä-Karjala Lappeenranta

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  outsider lähetetty Su Marras 15 2020, 20:17

Kuvassa näkyy etummaisen pannan säätömutteri eli olet väärällä reiällä.
Hieman taaempana 10-15cm ,ja hieman ylempänä on toinen tulppa.Hieman pienempi.

Se takana näkyy hs-käyttöventtiili ja iroitettava pitkä pultti jonka tilalle ruuvataan mittari.

Tuossa mainitsemasi sivuston kuvassa nro 13 on plugi jonka takana on testportti. Pitää vain löytää sopivalla skaalalla oleva mittari ja adapteri jossa on oikeanlainen kierre.
Kierrehän selviää plugin päästä.

outsider

David Brown : Cropm,25D.30C,950,880imp,990imp,990sel,1200,1200hybrid,1690T,1594hs
DBTCF:n jäsen nro : 5
Viestien lukumäärä : 1805

Takaisin alkuun Siirry alas

1490 hs peräöljy? Empty Vs: 1490 hs peräöljy?

Viesti  OlleK lähetetty Ma Marras 16 2020, 14:56

Seuraavan linkin kautta pääset tutustumaan vaihteiston paineiden mittaamiseen. https://drive.google.com/drive/folders/0B9-7bn5CX9NDaEcwRXpLbm0wQzQ    Etsi linkistä dokumentti section numero 6235 ja katso siinä Step 88 - Step 95

OlleK

Viestien lukumäärä : 1314

Takaisin alkuun Siirry alas
